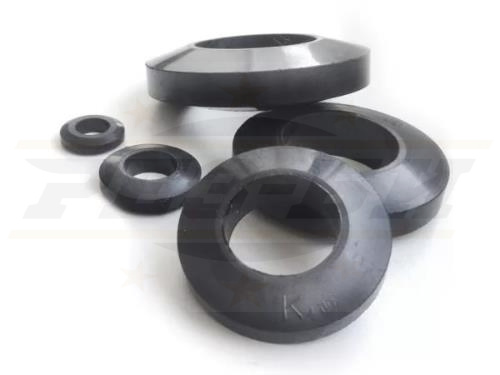

Кольцо упругое МУВП К2

Кольца МУВП К-1, К-2, К-3, К-4, К-5, К-6, К-7 применяются в качестве эквивалента муфт МУВП (муфта упругая втулочно-пальцевая) и предназначены для соединения соосных валов, передачи крутящего момента от 31,5 Н*м до 16000 Н*м между ними или между валом и соединенной с ним деталью, и уменьшения динамических нагрузок.
     Втулки МУВП и кольца МУВП - это полностью взаимозаменяемые элементы. Наружные и внутренние размеры одинаковые, а размер по высоте подбирается путём определения количества колец в сборе. На один палец можно одеть либо одну втулку МУВП либо несколько колец МУВП (обычно 4 шт.). После посадки на палец кольца МУВП образуют цельную конструкцию, по свойствам не уступающую цельной втулке.

     При выборе резиновых втулок МУВП (колец МУВП) к муфтам в зависимости от диаметра соединяемого вала устанавливаются:
- для муфт с диаметрами валов 16, 18, 20, 22 мм подходит МУВП 1-16/5;
- для муфт с диаметрами валов 25, 28, 30, 32, 35, 36, 38 мм подходит МУВП 1-25/5;
- для муфт с диаметрами валов 40, 42, 45, 48, 50, 55, 60, 65 мм подходит МУВП 1-40/5;
- для муфт с диаметрами валов 70, 75 мм подходит МУВП 1-70/5;
- для муфт с диаметрами валов 80, 85, 90, 95 мм подходит МУВП 1-80/5;
- для муфт с диаметрами валов 100, 110, 120 мм подходит МУВП 1-100/5;
- для муфт с диаметрами валов 125, 130, 140, 150 мм подходит МУВП 1-125/5.
